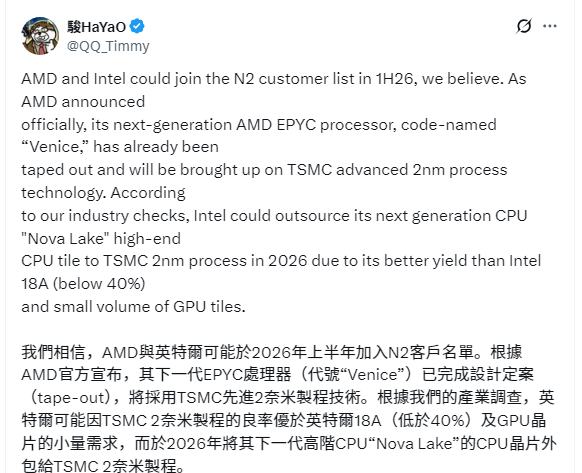

台积电的2nm N2工艺预计将成为科技行业的关键，但从PC电脑消费者的角度来看，它对Intel和AMD同样具有重要意义。根据QQ_Timmy分享的一份摩根士丹利分析报告，AMD和Intel都计划在其下一代CPU产品中采用台积电的2nm工艺，例如EPYC Venice和Nova Lake架构。

AMD一直以来都是台积电的紧密合作伙伴，其CEO苏姿丰早在数月前就正式宣布将采用2nm工艺用于下一代EPYC Venice数据中心CPU。

台积电的2nm工艺将为AMD的下一代产品提供更高的性能和更低的功耗，使其在数据中心市场继续保持强劲的竞争力。

摩根士丹利的报告还指出，Intel的Nova Lake系列CPU中的计算芯片将采用台积电的2nm工艺。

这一决策背后的原因是Intel自身18A工艺的良品率尚未达到预期，这迫使Intel不得不寻求外部支持。

此前Intel曾表示，为了确保客户满意度，即使需要外包芯片制造，也在所不惜，Nova Lake的制造外包或许正是这一战略的体现。

Intel的Panther Lake系列预计将在本季度亮相，并计划在明年第一季度大规模生产，这将是Intel18A工艺的一次重要展示，其表现将直接影响Intel未来芯片制造战略的走向。
